Что такое металлизированное полуотверстие?
26 мая 2025

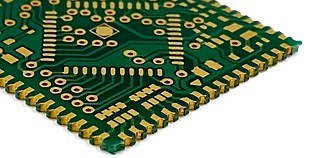

Металлизированное полуотверстие – это часть металлизированного сквозного отверстия, выполненная в виде полукруглой канавки на краю печатной платы. Внутренняя стенка такого отверстия покрыта проводящим материалом, обычно медью.
Металлизированные полуотверстия располагаются по краю печатной платы и совмещаются с контактными площадками другой платы или подключаемого модуля. Они позволяют припаивать компактные модули или платы непосредственно к более крупным печатным платам, что экономит пространство в конструкции и снижает стоимость изделия.
Благодаря этому металлизированные полуотверстия идеально подходят для устройств, где важна миниатюризация. Они также упрощают прототипирование и тестирование, так как позволяют многократно подключать и отключать модули без повреждения платы.
Этапы производства:
- В подложке печатной платы сверлятся сквозные отверстия.
- Отверстия металлизируются медью для обеспечения электропроводности.
- Фрезерный станок срезает часть металлизированного отверстия на торце платы, формируя полукруглую канавку.
На что обратить внимание при проектировании для заказа в «ЭЛЕКТРОконнект»?
- Минимальный диаметр сверла для полуотверстий – 0,6 мм.
- Расположение центра отверстия должно быть на краю платы или с небольшим смещением внутрь. Это снижает риск расслоения меди при фрезеровке и повышает прочность соединения.
- Расстояние между полуотверстиями должно соответствовать производственным требованиям. Слишком малый зазор может привести к короткому замыканию или повреждению проводника.
- Толщина материала платы влияет на надежность полуотверстий. Тонкие материалы более подвержены деформации и отслаиванию меди во время фрезерования и пайки Подробнее о характеристиках материалов.
- Покрытие контактов (например, ENIG или HASL) улучшает паяемость, коррозионную стойкость и долговечность.
-
Конструкция полуотверстий должна учитывать требования пайки:
- достаточный зазор паяльной маски,
- открытая металлизированная область для надежного контакта с припоем.
-
Последовательность проектирования полуотверстий в CAD-программах:
- Создать контактную площадку.
- Разместить в центре отверстие нужного диаметра.
- Провести линию реза по центру площадки.
- Указать в заказе наличие металлизированных полуотверстий.
Требования к металлизированным полуотверстиям
Аналогичны требованиям для сквозных металлизированных отверстий и зависят от толщины медного слоя.
| Минимальный поясок металлизированного полуотверстия, мм | ||
|---|---|---|
| Толщина медного слоя | Стандарт | Предел |
| 12 мкм | 0,125 | ⩽ 0,100 |
| 18 мкм | 0,150 | ⩽ 0,120 |
| 35 мкм, 50 мкм | 0,200 | ⩽ 0,150 |
| 70 мкм, 105 мкм | 0,250 | ⩽ 0,200 |
Требования к расстоянию между площадками металлизированным полуотверстий
Аналогичны минимальному зазору, при этом необходимо учитывать возможность нанесения масочной перемычки при необходимости.
| Минимальный зазор между площадками, мм | ||
|---|---|---|
| Толщина медного слоя | Стандарт | Предел |
| 12 мкм | 0,100 | ⩽ 0,085 |
| 18 мкм | 0,125 | ⩽ 0,100 |
| 35 мкм | 0,175 | ⩽ 0,150 |
| 50 мкм | 0,270 | < 0,270 |
| 70 мкм | 0,300 | < 0,300 |
| 105 мкм | 0,350 | < 0,350 |
