Паяльная маска
20 февраля 2025
Что такое паяльная маска?
Согласно ГОСТ 53386-2009 защитная паяльная маска печатной платы — это термостойкое покрытие, наносимое избирательно для защиты отдельных участков печатной платы в процессе пайки.
Каковы функции паяльной маски?
ГОСТ ТР 54849-2011 Паяльная маска предотвращает образование и прилипание капель припоя, образование перемычек, мостиков припоя, скопление припоя и физическое повреждение печатной платы. Паяльная маска должна замедлять миграцию металла по поверхности печатной платы и другие формы вредных или проводящих образований.
Что важно учитывать проектируя печатную плату с паяльной маской?
В связи с миниатюризацией производства, в проектах печатных плат часто оставляют недостаточные зазоры между контактными площадками и открытием маски или вовсе их не предусматривают. Важно, чтобы такие зазоры обязательно были и соответствовали производственным стандартам. Не соблюдение стандартов приводит к смещению элементов при пайке.
Какие виды маски используются в Электроконнект?
-
Жидкая маска — жидкое лакокрасочное вещество, которое наноситься методом сеткографии с помощью трафарета.

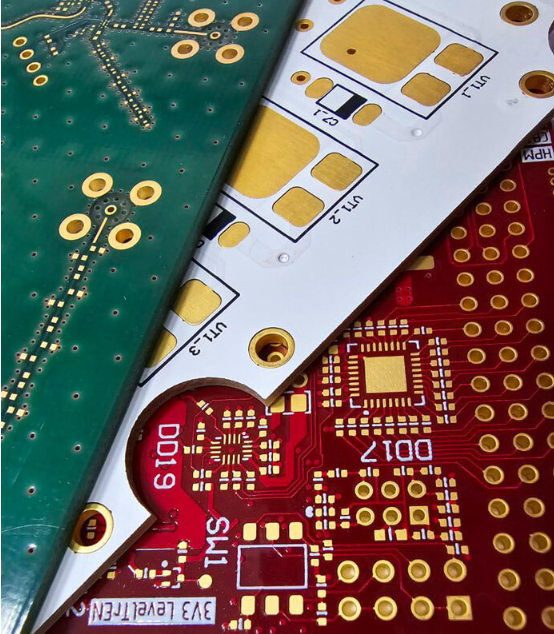

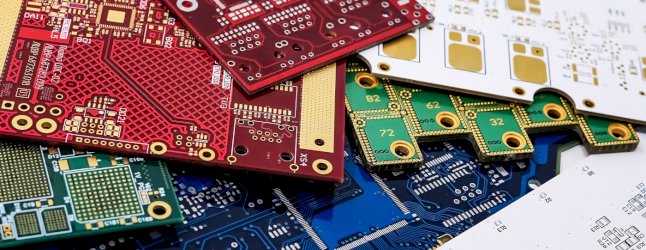

«ЭЛЕКТРОконнект» предлагает 5 цветов жидкой паяльной маски: зеленый, синий, красный, черный и белый.
-
Пленочная маска — это маска из сухого пленочного фоторезиста, которая используется для полного тентирования переходных отверстий
Для пленочной маски мы предлагаем зеленый цвет.
Каковы стандарты покрытия маской в "Электроконнект"?
Для LPI цветной (не зеленой) паяльной маски переходные отверстия диаметром 0,4 мм и меньше рекомендуется закрывать паяльной маской.
| на схеме | LPI (зеленая) | LPI (черная, красная, синяя, белая) | Пленочная | ||||
|---|---|---|---|---|---|---|---|
| стандарт, мм | предел, мм | стандарт, мм | предел, мм | стандарт, мм | предел, мм | ||
| R | Минимальная ширина полоски маски | 0,200 | 0,100 | 0,200 | 0,140 | 0,250 | 0,180 |
| S | Минимальный отступ от проводника до края маски | 0,100 | 0,050 | 0,100 | 0,050 | 0,100 | 0,075 |
| Q | Минимальный отступ от площадки до края маски | 0,100 | 0,050 | 0,100 | 0,050 | 0,100 | 0,075 |
| Толщина паяльной маски | 0,010 - 0,020 | 0,017 - 0,022 | 0,100 | ||||
