Расчет толщины печатной платы

Вопрос:

Можно попросить пример расчета толщины платы?

Ответ:

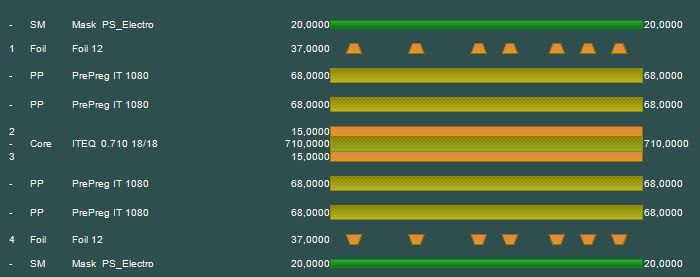

Здравствуйте! Вот пример конструктива 4-х слойнной печатной платы.

Общая толщина печатной платы составляет 1.166 мм.

Здесь общая толщина это сумма ядра 0.71 мм, медных слоёв 0.018 мм, осаждённой меди на внешних слоях 0.025 мм, препрегов 1080 толщиной 0.068 мм,паяльной маски толщиной 0.02 мм и финишного покрытия на внешних слоях 0.020 мм.
