Обновление калькулятора

27 апреля 2026

Мы обновили калькулятор!

В нашем калькуляторе для расчета стоимости печатных плат добавилась возможность рассчитывать стоимость плат блоками.

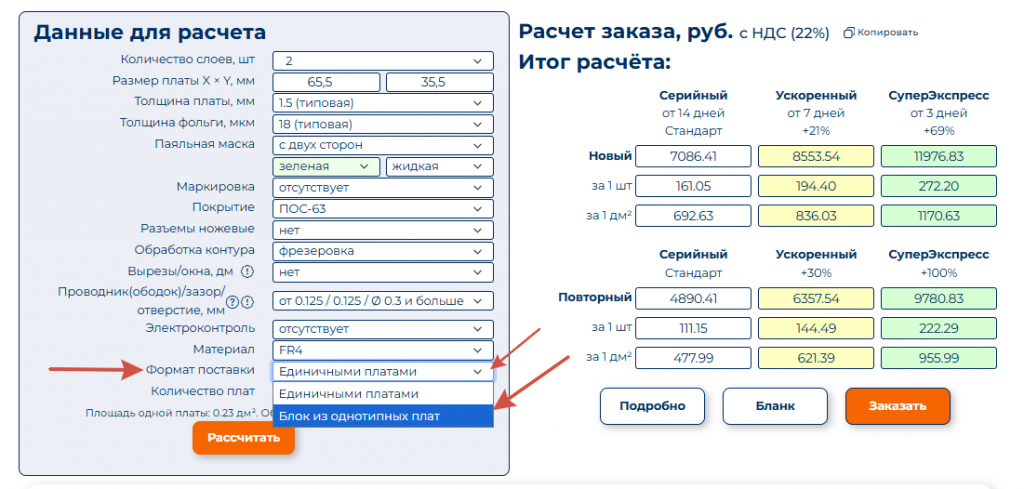

Теперь Вы можете выбрать один из форматов:

1. Поставка единичными платами;
2. Блок из однотипных плат.

Блок можно настраивать вот в этой области экрана.

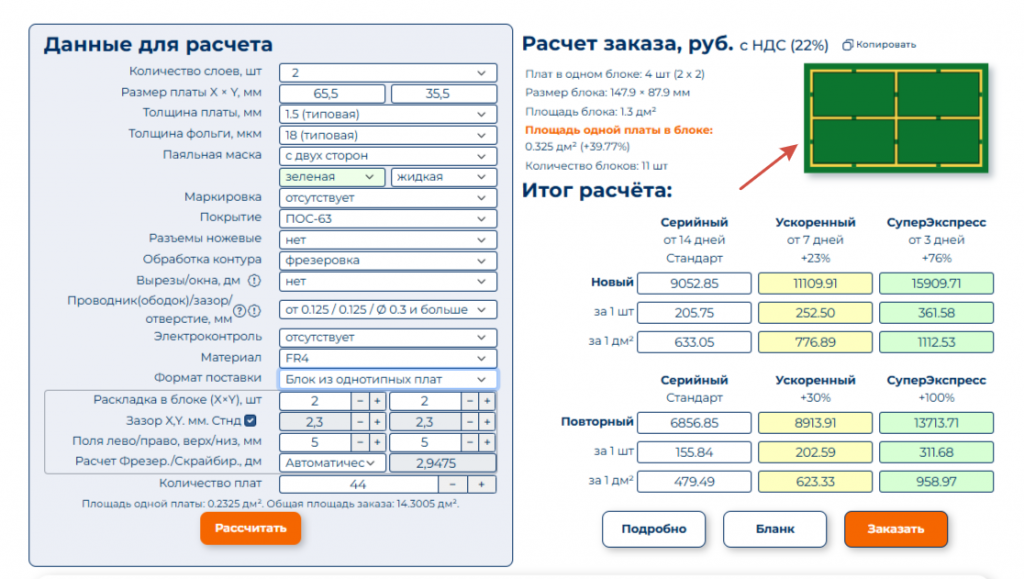

Визуально отображается блок здесь:

Как задать конфигурацию блока?

Введите количество плат по X и по Y.

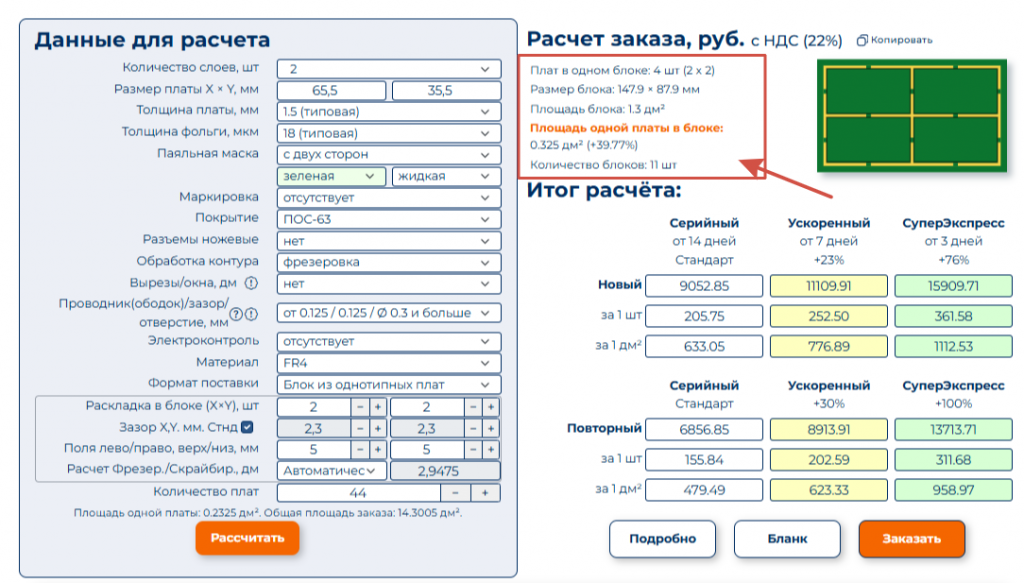

Рядом с картинкой отображаются основные параметры блока:

• Размер блока;
• Площадь блока;
• Площадь одной платы в блоке.

Площадь одной платы в блоке рассчитывается путем деления площади блока на количество плат в нем. Данный размер включает в себя площадь полей и площадь зазоров между платами, поэтому он больше, чем площадь одной платы.

Визуализацию блока можно увеличить, кликнув на него.

Блоки можно делать как с полями так и без них.

По умолчанию блок отображается с полями со всех сторон. При необходимости, можно убрать поля «сверху/снизу» введя значение «0» - тогда останутся поля только справа и слева. Чтобы убрать поля «справа/слева» нужно ввести «0» в данные поля и «5» в «сверху/снизу».

Ширину полей можно регулировать. Минимальный размер - 5 мм.

В разделе «Метод обработки» контура можно выбрать:

• Фрезеровку;
• Скрайбирование;
• Смешанный метод: «Фрезеровка+скрайбирование».

При выборе:

• «Скрайбирования» в полях зазоров подставляются значения равные «0», картинка блока меняется на скрайбирование.
• «Фрезеровки» в поле зазора подставятся стандартные значения 2,3 мм для фрезеровки.

Для выбора смешанного метода нужно:

1. Снять галочку «Стандартный зазор».
2. Ввести в зазор по Y значение 0.

Зазор между платами можно сделать и больше 2,3мм (это необходимо, когда платы размещаются с шагом для увеличения прочности блока). Для этого выберите «Фрезеровку» и введите зазоры по Х и Y, поля слева/справа и сверху/снизу. Эти полоски усиливают блок. Повторно нажав на изображение блока, можете уменьшить его – одновременно вернутся текстовые параметры блока.

Количество плат автоматически корректируется кратно количеству плат в блоке. Можно вручную ввести значение - калькулятор увеличит блок до ближайшего кратного значения. Калькулятор всегда подсвечивает желтым то, что он сам исправил. Снять подсветку можно нажав «+» или «-», либо, введя заново количество плат в блоке. Если сразу ввести кратное значение, то автоматического исправления не будет. В таблице расчета стоимости отображаются цены на новый и повторный заказ, для разных сроков изготовления.

В разделе «Подробно», добавлено детальное описание расчета стоимости обрезки плат в блоке:

• Обрезка L - длина фрезеровки или скрайбирования за пределами одной платы, необходимая для вырезания всех плат в блоке и по периметру блока.
• Фрезеровка F -длина линий, которые находятся внутри плат.
• L1 и F1 -значения L и F для одной платы в блоке.

Значение L1 задается в дециметрах в окошке для L1 (предварительно переключив режим с автоматического на ручной ввод). Значение F1 также вводится в дециметрах - в окошке «Вырезы/окна». Переход в раздел «Подробно», осуществляется по одноименной кнопке. Здесь показано, как именно производится расчет стоимости фрезеровки и скрайбирования. Калькулятор предварительно рассчитает длину обрезки L с некоторыми допущениями - всегда сквозными линиями через заготовку, горизонтально и вертикально, что видно в формулах расчета.

Мы постарались максимально приблизить расчет к реальной длине фрезеровки, которую выполняет фрезерный станок, но возможны незначительные отклонения как в большую, так и в меньшую сторону.

Реальные значения обрезки и фрезеровки Вы всегда можете уточнить у менеджера после обработки вашего файла печатной платы нашим инженером-конструктором и ввести их в окошки ввода L1 и F1.

В самом низу раздела «Подробно» есть изображение блока в высоком разрешении - его можно скачать. На картинке указаны параметры блока в текстовом виде и размеры. При необходимости эти данные можно отключить с помощью галочек под изображением. Именно эта картинка вставляется в бланк заказа.

После проведения расчета результат в текстовом виде можно скопировать в буфер обмена. Здесь подробно расписаны:

• Параметры печатной платы и блока;
• Цены на новый и повторный заказ с различной срочностью изготовления.

При нажатии на кнопку «Бланк», скачивается заполненный параметрами Вашей печатной платы бланк заказа вместе с изображением блока. Вы можете дополнить этот бланк и прислать его вместе с файлами платы, если оформляете заказ по электронной почте. Все параметры, заданные Вами в конфигурации блока, копируются в поле «Иные требования» бланка заказа. Здесь также указаны цены на новый и повторный заказ для различных сроков изготовления.

Калькулятор содержит несколько видов адаптивного дизайна по ширине. Теперь Вам будет удобно делать расчет на любом устройстве!
