Печатные платы повышенной сложности

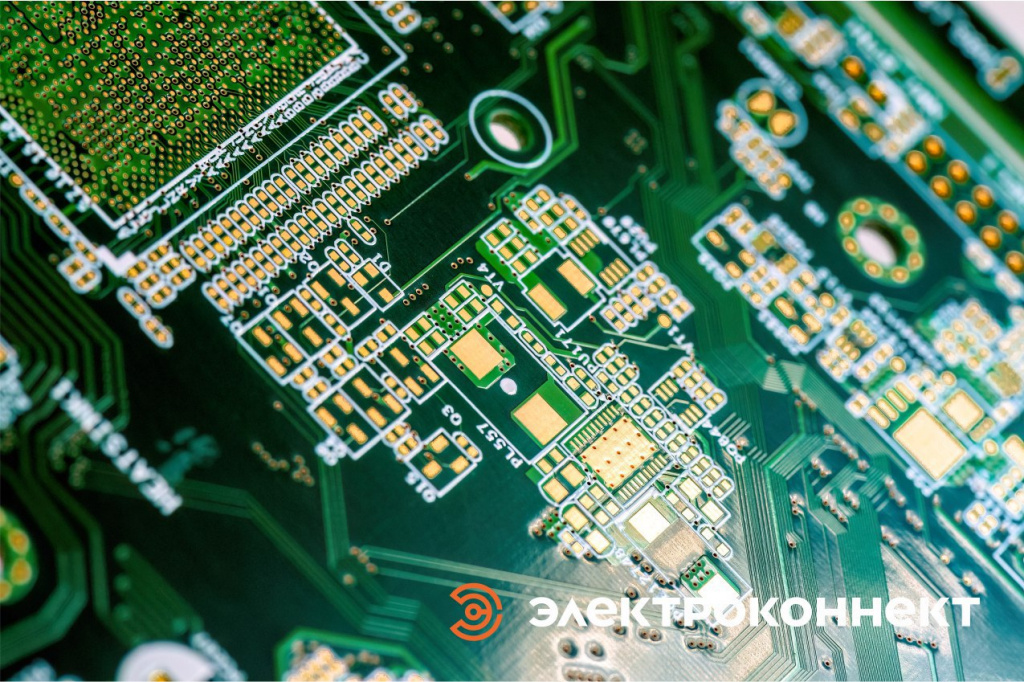

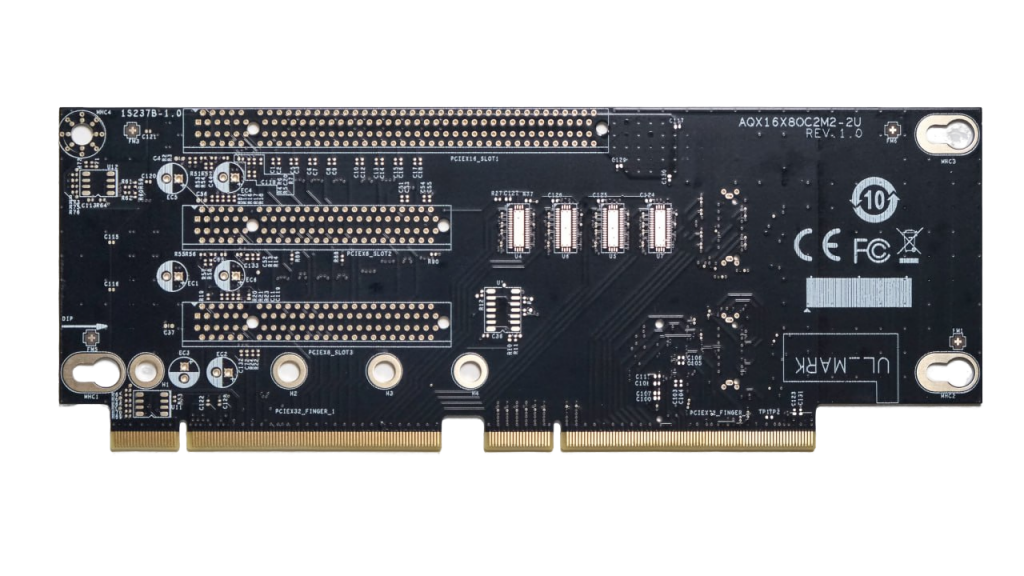

     Печатные платы высокой плотности соединений, или HDI (High Density Interconnect). Как правило, эти платы имеют значения параметров рисунка меньше типовых и меньше чем, заданные в технологических требованиях и возможностях нашего производства, поэтому требуют повышенного внимания технологов или дополнительных этапов контроля качества.



Печатные платы с металлизированным торцом

Идеальны для выполнения требований к электромагнитной совместимости, целостности сигналов и охлаждению.

Ограничения:

- Необходимо принять во внимание, что для следующих операций изготовления и/или сборки печатной платы на её контуре требуется наличие перемычек шириной 1-2 мм, предназначенных для удержания платы в заготовке, и эти выступы не смогут быть металлизированы. Если заказчик не указал допустимые места расположения перемычек, производитель устанавливает их самостоятельно, исходя из технологической целесообразности.

- Для торцевой металлизации необходимо, чтобы полигоны по краю платы были с двух сторон. Не допускается, чтобы на одном слое был полигон, а на другом нет.

- Минимальное расстояние между полигонами разных цепей, выходящих на торец платы — 6 мм.



Печатные платы с металлизированным полуотверстиями («марки»)

Миниатюрные модули, где полуотверстия применяются в к ачестве выводов для дальнейшего монтажа на другую плату по технологии SMT



Ограничения:

Минимальный диаметр: 0.8 мм
Срок изготовления: Cерийный.



Печатные платы с металлическим основанием

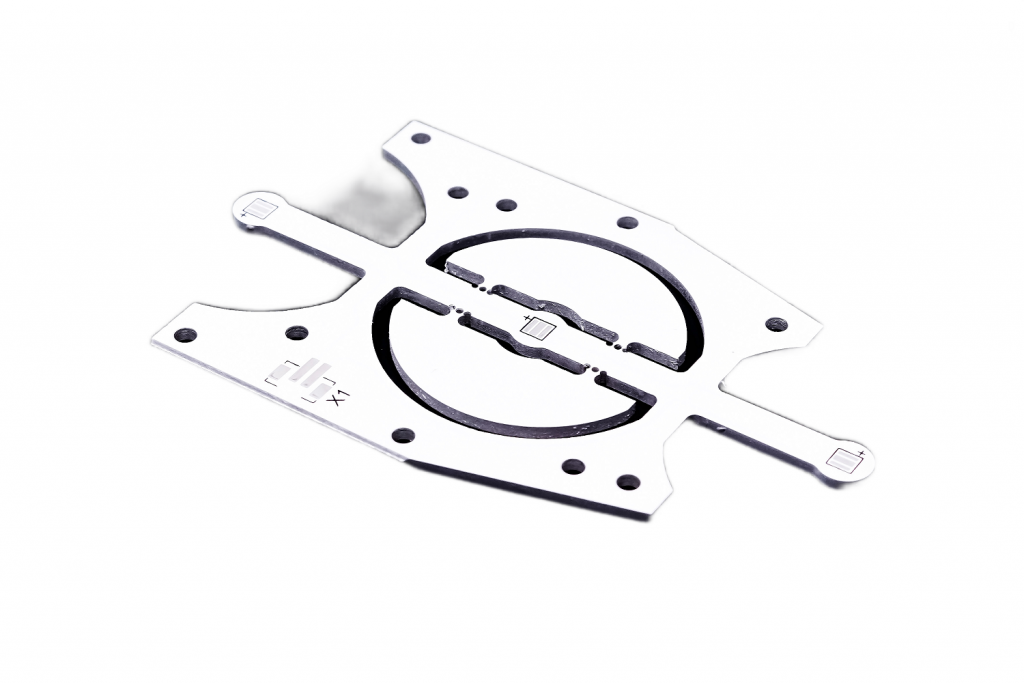

Чаще всего используются в том случае, когда предполагается использовать компоненты, выделяющие значительную тепловую мощность (например сверхяркие светодиоды лазерные излучатели и т.д.). Принципиальная конструкция такой платы включает слой проводников, металлическое основание и слой диэлектрика между ними. Основными свойствами такой платы являются отличное рассеяние тепла и повышенная электрическая прочность диэлектрика при воздействии высоких напряжений.

Ограничения:

Обработка контура: фрезеровка, используется фреза только 2.5, мм, расстояние от элементов топологии до края платы должно быть не менее 500 мкм;
Минимальный диаметр сверла: 1.0 мм;
Финишные покрытия: HAL ( иммерсионное золото (ImAu) и олово (ImSn) мы не применяем из-за особенностей электрохимического процесса)



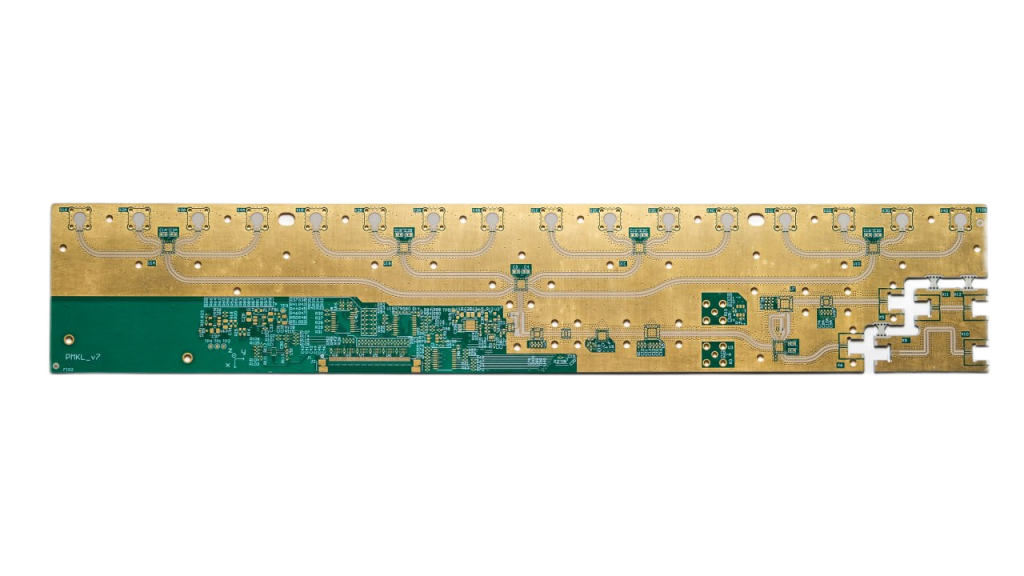

ВЧ и СВЧ печатные платы на фторопластовом основании

с коэффициентом диэлектрической проницаемости меньше 3 и с наименьшим тангенсом диэлектрических потерь, с превосходной термомеханической стабильностью. В настоящее время таким требованиям отвечают печатные платы изготовленные из материалов Флан, Дифлар, Rogers, Arlon, Taconic и др.



ВЧ и СВЧ печатные платы на керамическом основании

это термостабильные СВЧ платы на основе углеводородной керамики, которые объединяют в себе лучшие свойства керамических и фторопластосодержащих материалов. Платы имеют достаточную жесткость, демонстрируют высокую стабильность электрических и механических параметров в широком диапазоне температур. Данные платы находят применение в аппаратуре спутниковых систем связи, и в частности, при производстве микрополосковых антенн.



Планарные трансформаторы на основе многослойных печатных плат

приходят на смену традиционной технологии построения силового трансформатора. Принцип построения электромагнитных устройств по новой технологии заключается в использовании печатных плат вместо каркасной сборки и проволочной обмотки. Роль обмотки в новой технологии выполняют дорожки, нанесенные на плату печатным способом. Платы укладываются в несколько слоев, разделенных между собой изоляционным материалом, и заключаются в ферритовый сердечник.
