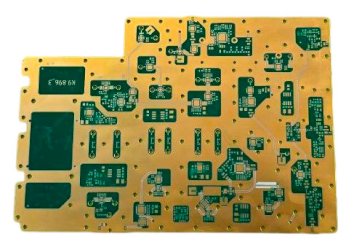

Гибридные печатные платы

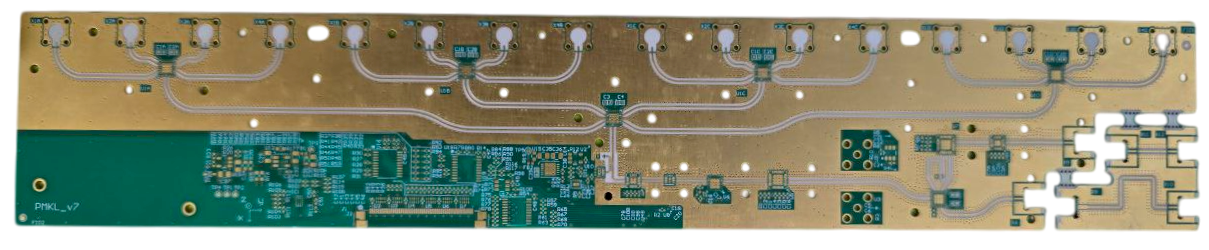

Гибридные печатные платы из стеклотекстолита (FR-4) и материала Rogers — это комбинированные печатные платы, которые дают преимущества обеих основ для высокочастотного и высокоскоростного применения. Ниже приводим подробное описание их использования, технологии, преимущества и возникающие трудности.
1. Области применения гибридных печатных плат
- Высокочастотные РЧ/
СВЧ-схемы (5G, радары, спутниковая связь) - Авиакосмическая и оборонная промышленность (авионика, системы наведения ракет)
- Телекоммуникации (базовые станции, антенны, фильтры)
- Автомобильные радары (ADAS, датчики миллиметровой волны)
- Медицинская электроника (МРТ, высокоскоростная визуализация)
- Высокоскоростные цифровые схемы (серверные объединительные печатные платы, высокоскоростная передача данных)
2. Базовые характеристики материалов
FR-4
- Применяется для некритичных зон передачи
- Низкая стоимость
- Хорошая механическая прочность
Rogers (RO4000, RT/duroid, TMM)
- Используется для высокочастотных сигнальных слоев
- Низкие диэлектрические потери
- Стабильная диэлектрическая проницаемость (DK)
3. Проектирование гибридных печатных плат
Выбор материала
Проектирование начинается с выбора материала по критериям:
- Стабильная диэлектрическая проницаемость
- Наименьший тангенс диэлектрических потерь
- Высокая жёсткость и хорошая теплопроводность
Важно: Несоответствие коэффициента теплового расширения может привести к деформации. Рекомендуется использовать Rogers серии RO4000 с низким КТР и симметричный конструктив многослойной платы.
Определение областей применения
- FR4 — для базовых слоев и механической прочности
- Rogers — для зон с высокой скоростью передачи сигнала
Создание линий связи между слоями
Используйте межслойные переходные отверстия (via) для соединения сигнальных слоев FR4 и Rogers.
Обеспечение правильного импеданса
Разные материалы требуют индивидуального расчета параметров трасс.
Размещение компонентов и соединений
Учитывайте разные тепловые свойства материалов:
- FR4 имеет низкую теплопроводность
- Rogers лучше рассеивает тепло
- FR4 ухудшает свойства при высоких температурах
4. Производство гибридных печатных плат
Подготовка слоев
- FR4 прессуют с медной фольгой — базовый слой
- Rogers — для высокочастотных слоев и специфических путей
Сборка и прессовка
Критично: Rogers требует ~280°C, FR-4 — ~180°C. Используйте поэтапное прессование и препреги с низкой текучестью.
Пример структуры слоев:
| Слой | Материал | Назначение |
|---|---|---|
| Слой 1 | Rogers RO4350B | ВЧ сигнал (50 Ω импеданс) |
| Слой 2 | Rogers RO4350B | Земляной слой |
| Слой 3 | FR-4 | Земляной слой |
| Слой 4 | FR-4 | Сигнальный слой |
Сверловка и формирование отверстий
- Требуются твердосплавные сверла для керамических наполнителей Rogers
- Обязательно заполнение отверстий для надежности
Травление и финишное покрытие
Рекомендация: Иммерсионное золото — оптимальный вариант для ВЧ.
Контроль импеданса и целостность сигнала
- TDR анализ (рефлектометрический анализ)
- 3D электромагнитное моделирование (ANSYS HFSS, CST)
- Испытания на термоциклирование
- VNA (векторный сетевой анализ) потерь
Распространенные ошибки и решения
| Ошибки | Действия по решению |
|---|---|
| Расслоение | Использовать надлежащие склеивающие материалы, симметричный конструктив |
| Несоответствие импеданса | Моделировать переходы, сужение трассы |
| Трещины в отверстиях | Использовать заполненные отверстия |
| Деформация | Симметричное распределение меди, материалы с низким КТР |
5. Преимущества гибридных печатных плат
- Экономия: Rogers используется только в необходимых зонах
- Высокая скорость: Низкие потери для СВЧ сигналов
- Прочность: FR-4 добавляет жесткость
- Теплопроводность: Некоторые Rogers (RT/duroid) отлично проводят тепло
- Оптимизация: Баланс целостности сигнала и стоимости
6. Трудности и возможные проблемы
- Разные КТР FR-4 и Rogers могут вызывать расслоение
- Сложный процесс прессования требует точного контроля
Заключение
Гибридные печатные платы FR-4/Rogers идеально подходят для высокочастотных и смешанных СВЧ систем, где стоимость и производительность должны быть сбалансированы. Возникающие трудности требуют тщательного изучения и достаточного опыта производителя.
Ключевые моменты:
- Правильный выбор материала
- Симметричность конструкции для минимизации КТР
- Тщательное тестирование сигнала и теплопроводности
«ЭЛЕКТРОконнект» имеет опыт производства гибридных печатных плат и готов приступить к выполнению Вашего заказа.
