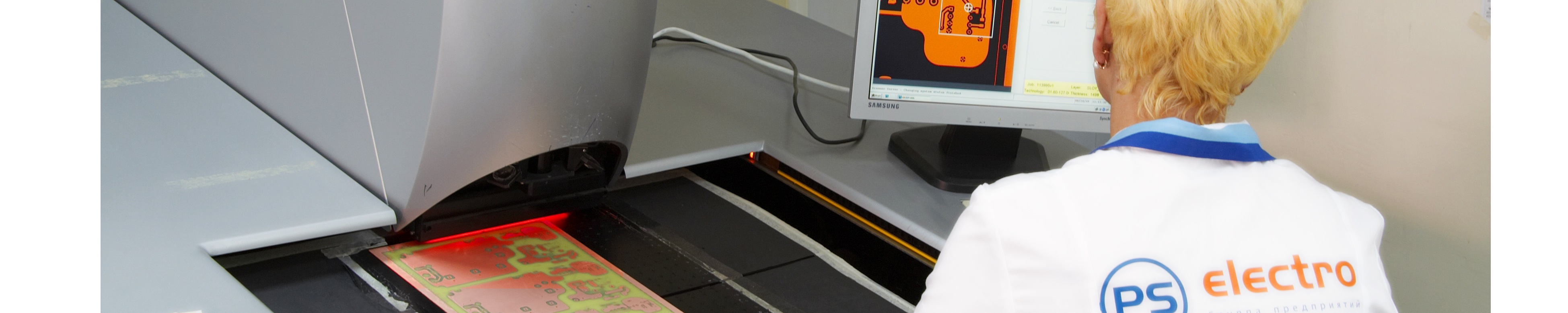

Система оптического контроля печатных плат Orion

   Системы автоматизированного управления качеством являются неотъемлемой частью современных предприятий по производству печатных плат. Высокая плотность проводников и минимально допустимые отклонения в производстве высокотехнологичных печатных плат предъявляют высокие требования к качеству изделий. Процесс изготовления является сложным и многоэтапным, и в случае, если дефекты не были своевременно обнаружены, плата будет бракованной — это особенно важно при производстве многослойных печатных плат. При ширине проводников и зазоров шириной 150 микрон и меньше человеческий глаз не в состоянии эффективно распознавать дефекты. Системы автоматического оптического контроля (AOI) предназначены для выхода из этого положения. Системы автоматического оптического контроля позволяют обеспечить:

  • Постоянно высокие коэффициенты выхода готовой продукции.
  • Снижение производственных затрат и ускорение производственного цикла.
  • Более экономичный расход всех используемых материалов.
  • Повышение производительности и эффективности работы, по сравнению с контролем, осуществляемым оператором.



   Использование систем AOI после каждого этапа производства позволяет немедленно распознавать дефекты в то время, пока плату ещё можно отремонтировать.

Принципы работы AOI



     Системы AOI используют современную оптику, аппаратное и программное обеспечение, а также библиотеки различных алгоритмов нахождения дефектов. Эти алгоритмы работают на основании логических правил, влияющих на принятие окончательных решений. Система получает изображение проверяемой печатной платы и сравнивает его с «эталонной» панелью, хранящейся в памяти AOI. В качестве эталона могут быть использованы данные CAD, фотошаблоны и даже сама печатная плата. Различные алгоритмы нахождения дефектов анализируют несоответствия между проверяемой и эталонной панелями и принимают решения, являются ли данные различия дефектом или нет. Весь процесс принятия решений базируется на предпочтениях и установках пользователя.

Выявляемые дефекты печатной платы

  • Разомкнутые цепи
  • Цепи короткого замыкания
  • Царапины
  • Неровности краев
  • Выступы, прозрачные точки, островки,
  • Дефекты ширины линий / междорожечного расстояния,
  • Дефекты кольцевых площадок,
  • Пропуски
